Die Daten eines Antennenkabels werden oft mit Dämpfungswerten bei bestimmten Frequenzen angegeben. Beim Aufbau von Antennenanlagen wird dieser Wert zur Bewertung hinzugefügt. Ein gutes Kabel hat bei der gewünschten Frequenz ein geringer Dämpfungswert.
Die Dämpfung steigt nicht nur mit der Kabellänge, sondern auch mit der Frequenz.
Beim Kauf von Antennenkabel werden Kabellängen von 100 Meter angegeben, um ein Vergleich mit den anderen Typen zu gewährleisten. Häufig findet man die Bezeichnung -dB/100. Wenn man für 2m (144 MHz) ein Kabel benötigt und jetzt die Werte der Kabeldämpfung (-8,3dB RG214) sieht, schreckt das vielleicht ab. Aber brauch man denn wirklich 100 Meter? Vielleicht benötigt man nur 10 Meter. Und schon sehen die Dämpfungswerte ganz anders aus. Nun hat das Antennenkabel nur noch -0,83dB Dämpfung, also 1 Zehntel des Wertes aus dem Datenblatt.
Wenn man jetzt ein „unbekanntes“ Kabel hat, kann man kein Datenblatt zu Rate ziehen. Dann muss man selbst messen. Sehr einfach geht die Messung mit einem Vektorieller Netzwerk Tester (VNA). An mein VNA (SV4401A) müssen nur die beiden Kabelenden an S21 und S11 angeschlossen werden.

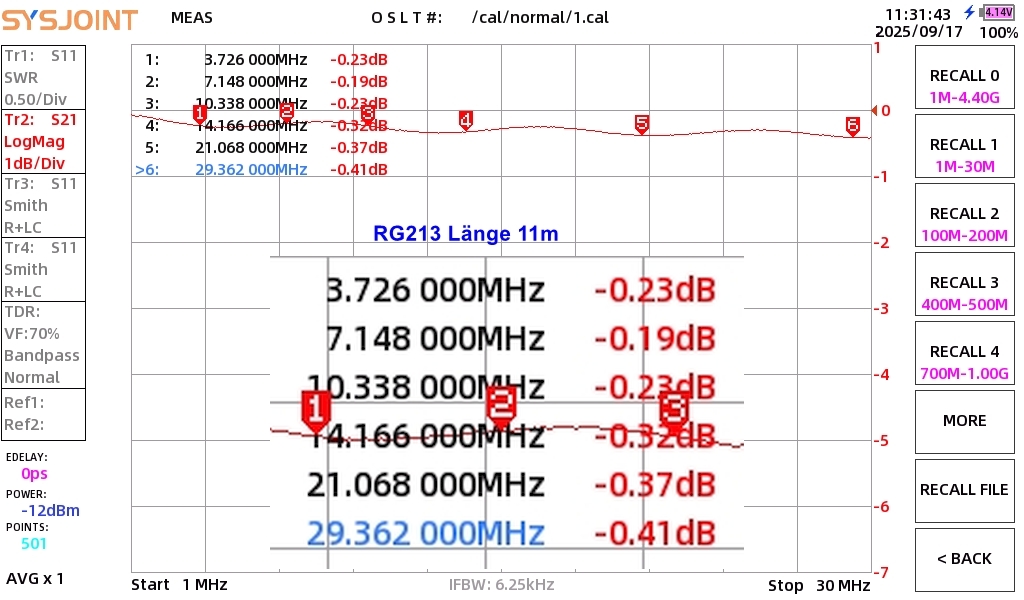

Im VNA ist auf die S21 LogMag Messung umzustellen. Wenn man nun die gewünschte Frequenz einstellt wird der jeweilige Dämpfungswert angezeigt. Stellt man höhere Frequenzen ein, sieht man, dass die Dämpfung mit steigender Frequenz steigt.
Das Kabel RG213 (schon ein etwas länger auf dem Markt) ist also durchaus nutzbar. Mein Kabel (ohne Beschriftung) zeigt folgende Werte:
Jetzt kann man das „unbekannte“ Kabel bewerten. Im 70cm Band ist die Dämpfung -3,12dB und das RG213 Kabel hat ein Dämpfungswert -1,68dB. Also ist das ältere RG213 Kabel doch nicht so schlecht. Natürlich gibt es Neuentwickelte Kabel mit besseren Dämpfungswerten.
Aber nicht vergessen, eine S-Stufe ist 6dB. Das heißt das S-Meter zuckt noch nicht mal bei diesen Werten.
