FM Relais DBØBRB im SVXLink mit dem Elenata-Board

von DK1LO Andy (externer Link)

Die Zusammenschaltung von Relais zu einem Verbund, ohne komplizierte Digitale Einstellung, gewinnt immer mehr Anhänger.

Der Aufbau des Relais DBØBRB besteht aus zwei GM340 Motorola Funkgeräten und einem Raspi 3+ und dem Elenata-Board, Version IX, welches auf den Raspi aufgesteckt wird. Es erfolgt eine Anbindung an das FM-Funknetz.de über SVXLink. In dem Funknetz werden die beiden FM Relais DOØBRB und DBØBRB (und weitere, z.B. DO0KPB) in der Talkgruppe 14774 zusammengeschaltet. Die Echolinkverbindung mit der Nodenummer 989892 ist bei DBØBRB ebenfalls aktiviert.

Wie auf den Bildern zu erkennen ist, können zwei Relais angeschlossen werden. Es gibt Rechte und Linke Anschlüsse. Mir reicht erstmal ein Relais.

Elenata Board neue Version IX

alte Version Elenata Board IV

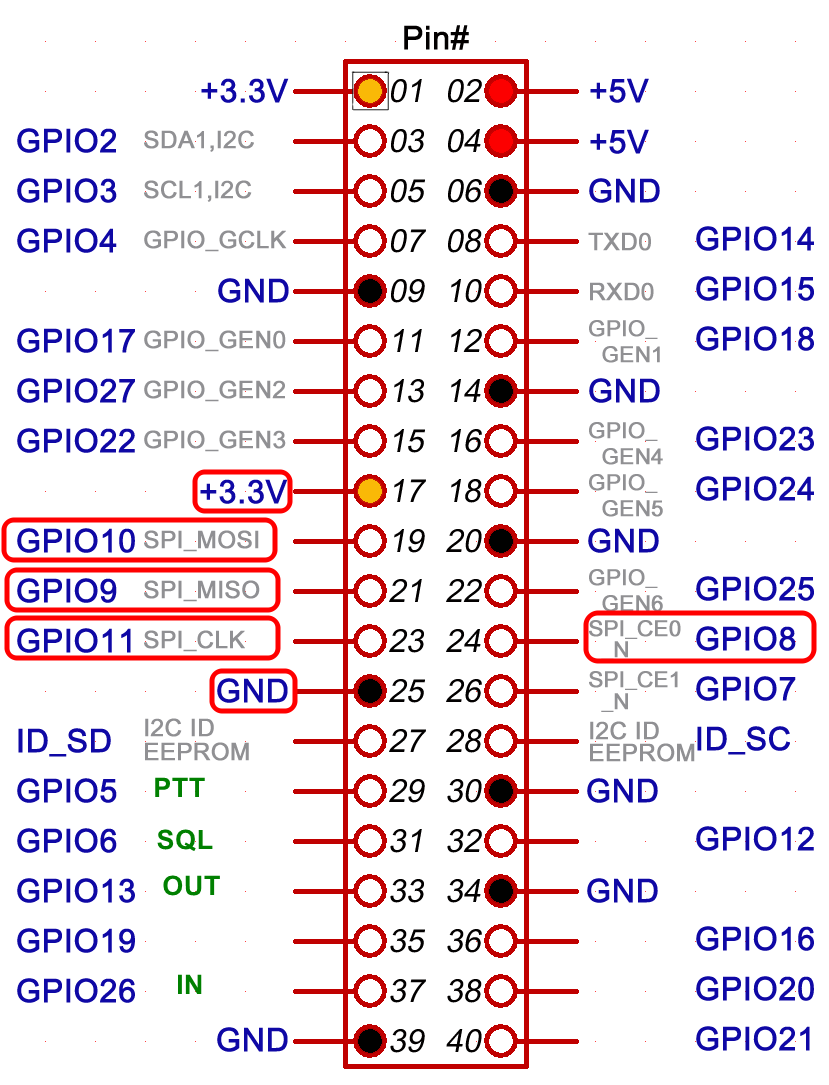

So wie der Stecker am Funkgerät belegt ist und wie die Programmierung erfolgte unterscheiden sich die PIN’s. Bei mir habe ich das so eingestellt.

Elenata IXGM340Elenata IX
R-SQL14L-SQL-1
R-PTT13L-PTT-1
R-RX-NF11L-RX-NF
R-TX-NF5L-TX-NF
GND7GND
VDD 3,3 V
10 (Wakeup)
PINs (Der Buchstabe R oder L bezeichnet die Kanäle der Soundkarte)

Ein kleines OLED Display kann auch angeschlossen werden. Dazu sind auf der Platine die Anschlüsse vorhanden. Achtet bitte auf die PIN-Belegung euer Displays. Diese könnten mit der Reihenfolge des Boards nicht übereinstimmen.

OLED Display auf dem Board
  • SDA – Data
  • CLK – Clock (Takt)
  • GND – Masse
  • 3V3 – 3,3Volt+

Da auch eine SQL-Leitung notwendig ist, muss diese im Empfänger (GM340) freigeschaltet werden. Dazu musste ich mein gaaanz alten XP-Laptop wieder reaktivieren. Der Bau eines Programmierkabels erwies sich als eine leichte Übung. Vorausgesetzt man hat ein FTDI Adapter und etwas Kabelreste.

Die Schaltung zum Programmieren eines GM340 ist sehr einfach. Es wird eine normale Diode benötigt. Diese lässt sich leicht auf einem Steckbrett verbinden. Ein altes Patchkabel, dass man in der Mitte auseinandergeschnitten hat, reicht völlig aus. Das spart das löten eines Steckers.

Auch wenn im Programm viele Einstellungen möglich sind, sollte man sich zurückhalten, es sei denn, man weiß was man tut. Auf der Seite mit „Universal E/A-Leitungen“ werden die PINs an der Rückseite festgelegt. So muss man dann seine Stecker auch löten. Es gibt keine Einstellungsseite für RX oder TX getrennt. So muss man den PIN 3 für die PTT nur am TX-Stecker anlöten und der PIN 4 für die SQL am RX-Stecker anlöten.

Die anderen PINs für Audio RX und TX sind nicht variabel. Also kann man sie nicht im Programm ändern und muss diese Pins nutzen. Pin 5 ist TX-Audio und Pin 11 ist RX-Audio. Der PIN 10 wird dazu genutzt, dass das Funkgerät nach einem „Blackout“ oder besser gesagt, nach dem Einschalten der Spannung sich wieder selbständig einschaltet. Darum heißt der PIN 10 auch Aufwachen (Wakeup). Das muss man dann an beiden Steckern anlöten. Es sei denn es soll sich nur ein Gerät wieder einschalten, was bei meiner Konfiguration natürlich Quatsch wäre.

Link zum Artikel „Programmieren des Funkgerätes GM340„.

Besucht mich mal auf dem Relais DBØBRB. Wenn ihr mal in der Nähe von Brandenburg an der Havel seid, schaltet die Frequenz 439,48750 MHz (mit Ablage) auf euren Funkgerät ein und drückt die PTT. Vieleicht antwortet euch jemand. Durch die große Abdeckung ist die Change groß, dass jemand antwortet.

Vielen Dank an Mario, DL1VCA (Ex. DO3JMK) für die Einrichtung, Konfiguration und vieles mehr.

73, Lutz
